施工事例10（ドレンポット製作）
SUS製ドレンポット製作

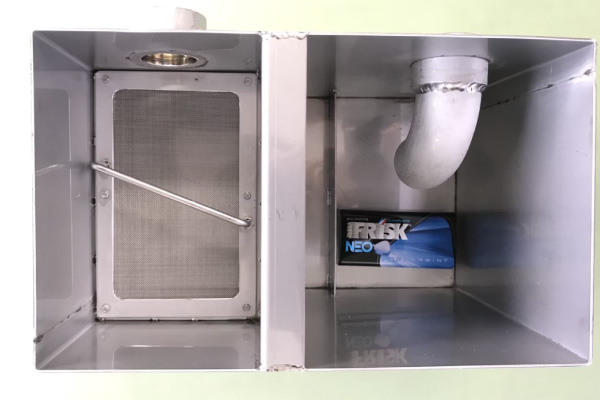

SUS製ドレンポットを製作・納品いたしました。 お客様より図面をいただき製作。 ドレンポットとは、ポット内を通過した水が高低差と網を通過することでろ過される装置のことを言います。 内側に仕切りや網をつける細かな細工と歪を最小限に抑えた作り方が製作時のポイントになります。 材質がSUS製なので傷つけないように加工を行い、酸洗いによる焼け取りで仕上げました。
ギャラリー※下記写真をクリックすると拡大画像が表示されます
製品詳細情報
材質： SUS304
製作： 1.5日
大きさ： 幅250mm・奥行120mm・高さ180mm
主要鋼材： SUS304 2B t1.5板
制作時のコメント
小さなものなので、内側の溶接がつけにくく、曲げる位置や溶接位置・溶接量によって歪も大きくなりますが過去の経験値から問題なく製作できました。 完成品をみたお客様には「小さなものでも綺麗に作るね」と言っていただきました。 鉄骨から板金加工に近いものまで、なんでもお任せください。
