施工事例02（乾燥炉設置工事）
某工場にて製品を乾燥させるための乾燥炉を製作設置

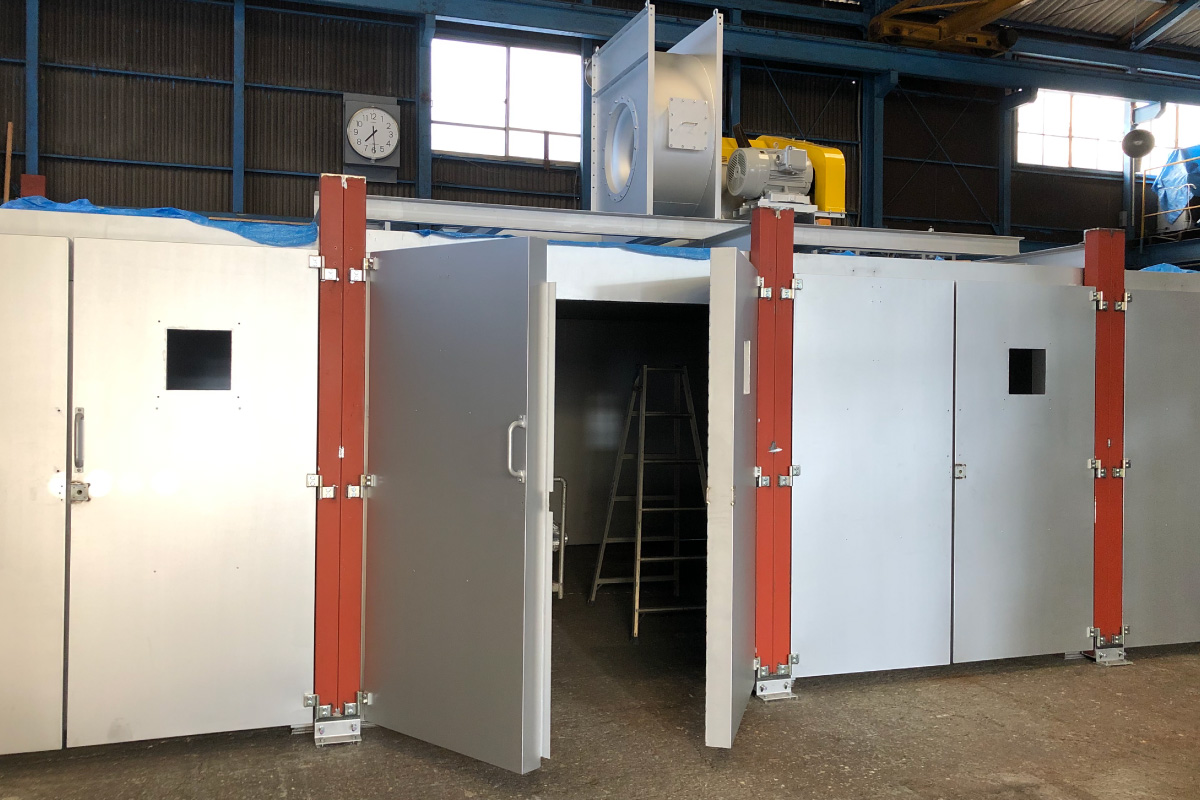

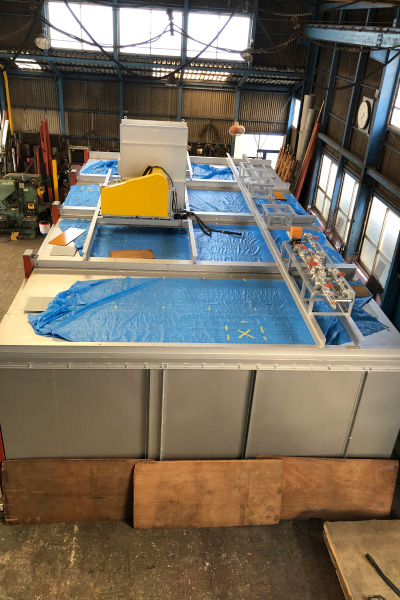

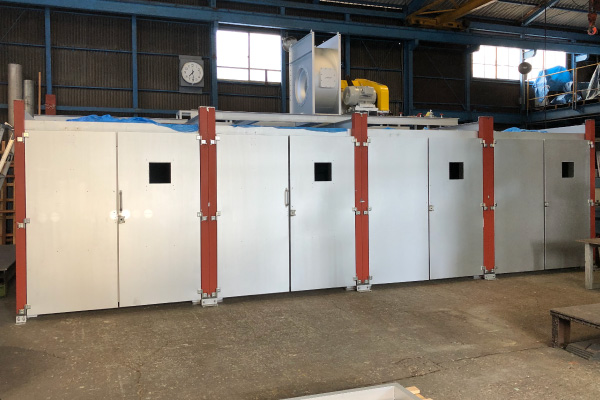

乾燥炉及びファン架台を製作・設置までいたしました。 扉にのぞき窓や天井部に爆発口などの開口部もあり、扉には丁番や取手を付けたりと多くの細工を施しました。 乾燥炉は室内が高温になるため扉や天井部・壁もすべて中に断熱材を入れてあります。 断熱材を入れるのも溶接で閉じてしまうと中の断熱材を痛めてしまうので、断熱材を入れてからリベットで閉じております。 一体で作ってしまうと運搬できない大きさになってしまうので、壁も天井も分割してボルトで組立構造にて製作いたしました。 レベルを出して設置したところ、床が平ではないため壁と床に隙間ができてしまい熱が逃げてしまうので、モルタルにて隙間を埋めるまで行いました。
ギャラリー※下記写真をクリックすると拡大画像が表示されます
製品詳細情報
材質： SS400 耐熱塗装仕上げ
製作期間： １ヵ月
施工期間： ３日
大きさ： 幅約8.8ｍ・奥行4.7ｍ・高さ2.5ｍ
主要鋼材： SS400 □3.2x100x100 [9x75x150 L5x40x40 内張りt3.2 外張りt1.6 etc.
制作時のコメント
大きさはもちろんですが、扉や天井部に細かな加工が必要で苦労しました。 現場でもしもがあってはいけないので社内で仮組して、お客様に確認していただいたりと確認に確認を重ねて製作。 その甲斐があって現場では当初の予定よりも短時間で施工が完了しました。確認の大切さを実感した現場でした。
