施工事例05（水槽歩廊設置工事）
魚の養殖場に餌やりや清掃用に歩廊を設計・製作・設置

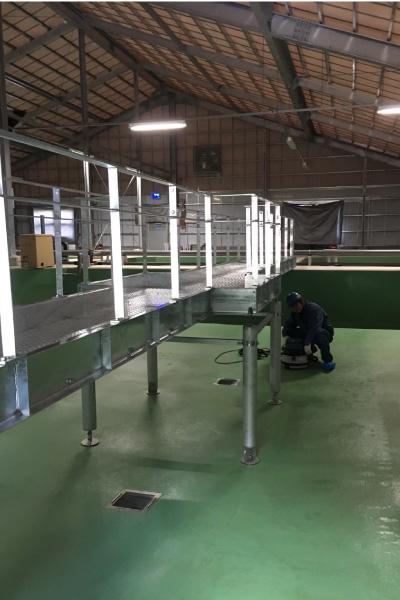

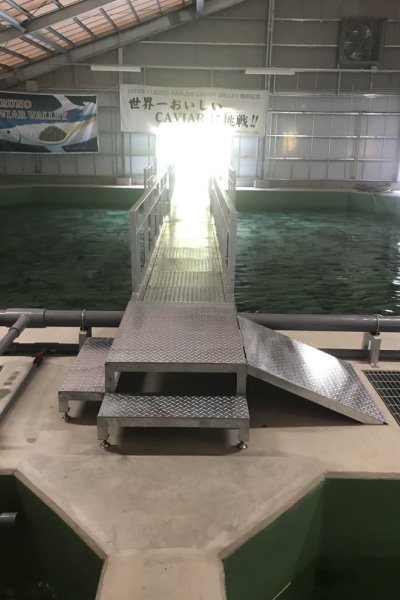

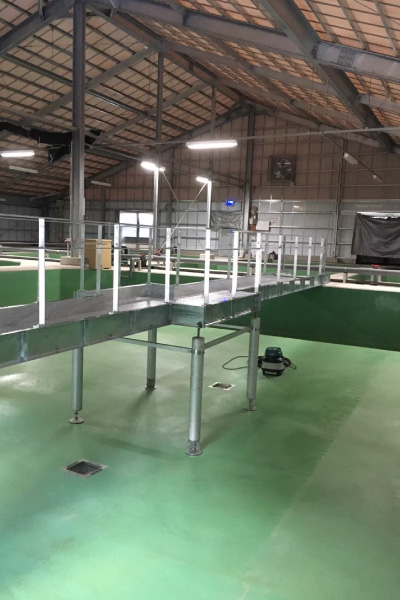

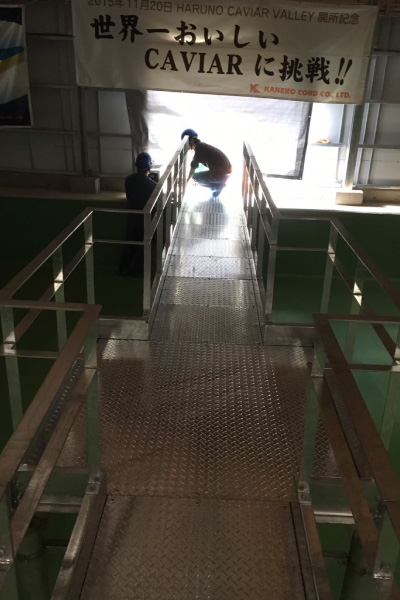

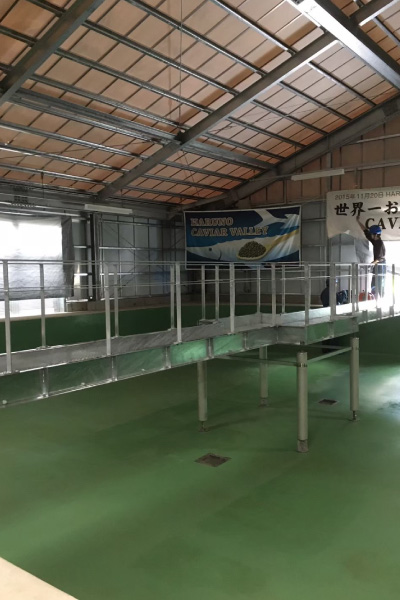

魚の養殖場の餌やりや清掃用の橋を設計・製作・設置 橋の長さは10ｍありますが、水槽内に入る足は魚を傷めないようを最小限にしてほしいと要望があったので強度や塩害を考えながら設計。 距離が長く重機も使えないため手で運べる重量を考えながら分割で製作いたしました。 水槽内には海水が入るため足部はSUS材を使用し、魚を傷つけないようパイプで製作。水槽底はテーパーになっているため接地部の角度が調整できるようにしました。 歩廊と手摺はコストダウンのためSS材でドブ漬けメッキ仕様としました。
ギャラリー※下記写真をクリックすると拡大画像が表示されます
製品詳細情報
材質： SS400 ドブ漬けメッキ(歩廊及び手摺)/SUS304(足部分)
製作/施工期間： 10日/２日
大きさ： 幅1200ｍｍ・全長100000ｍｍ
主要鋼材： SS400:H5/7x150x75 FB6x32 6x44/SUS304:80A-t2.0 etc.
制作時のコメント
製作自体は問題なく製作できましたが、現地施工時に搬入経路で一段上がらなければならない場所があったので一苦労しました。 施工時は水槽内は水も入っていなかったのでチョウザメが泳いでいるのを想像もできなかったですが、別件で現場に行った時にチョウザメが歩廊の下を泳いでいて感動しました。 普段行かないような場所や、普通は入れないような場所に入れるのもこの仕事の特権だと思います。
