施工事例04（タンク及メンテステージ設置工事）
某工場内に冷却塔用タンク兼架台及びメンテステージ、タラップ製作・設置
叩き台の図面を弊社にて作成して、お客様により現地で確認と清書をしていただいてから製作開始。 タンクが3ｍｘ2ｍほどのサイズでタンク自体は全面溶接ですが、中骨の間を溶接しすぎるとタンク自体が歪がでてボコボコになってしまうので、補強と縁はタップ溶接にて製作。 メンテステージの床面は配管のメンテ時に邪魔になる可能性があるため、脱着式で製作いたしました。 完成後にお客様よりタンクに蓋をしてほしいと要望があったので、アルミｔ3.0にて蓋を製作いたしました。

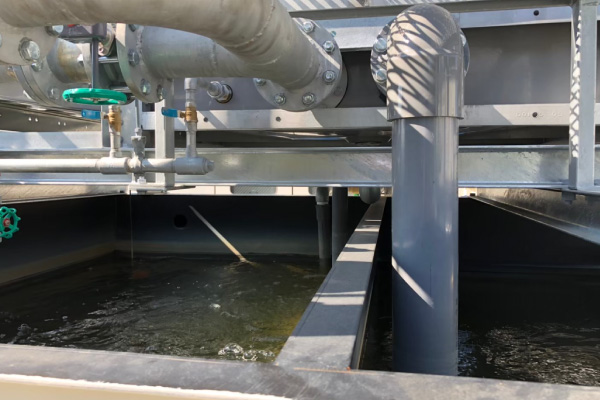

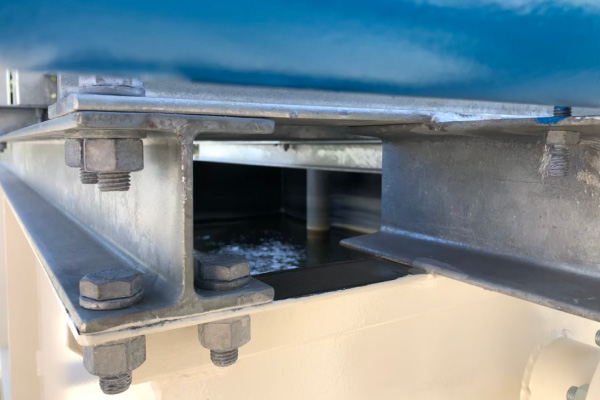

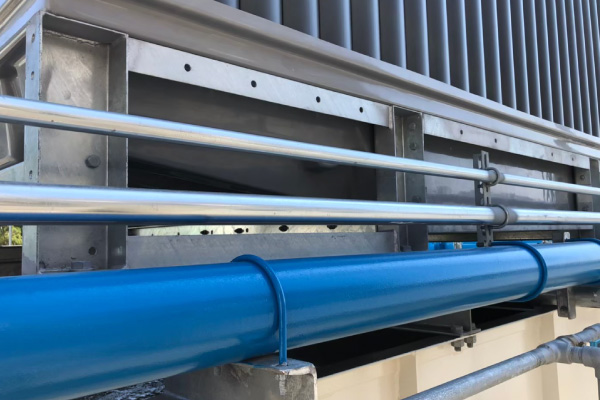

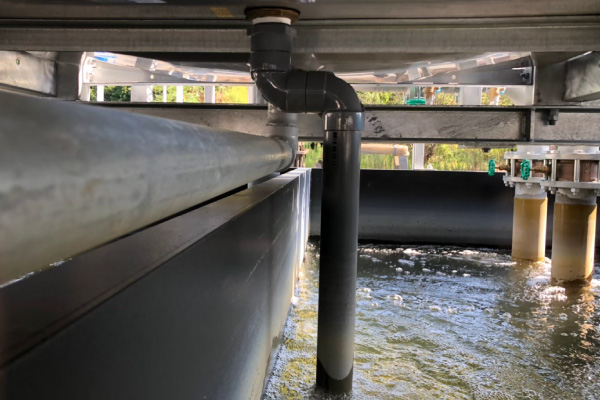

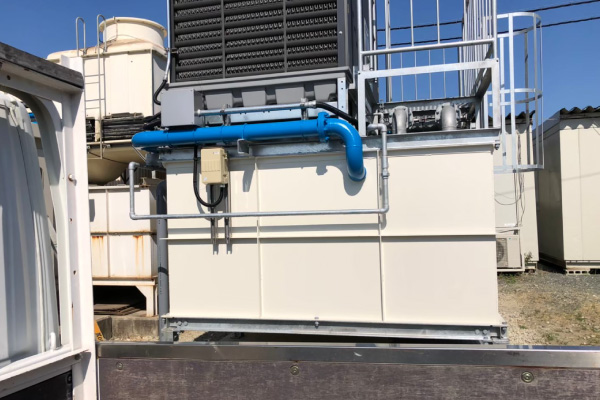

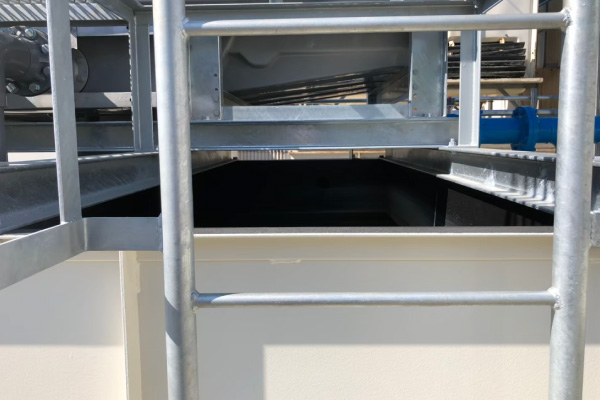

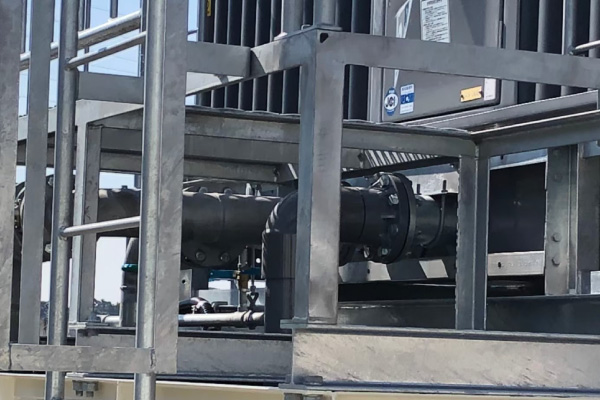

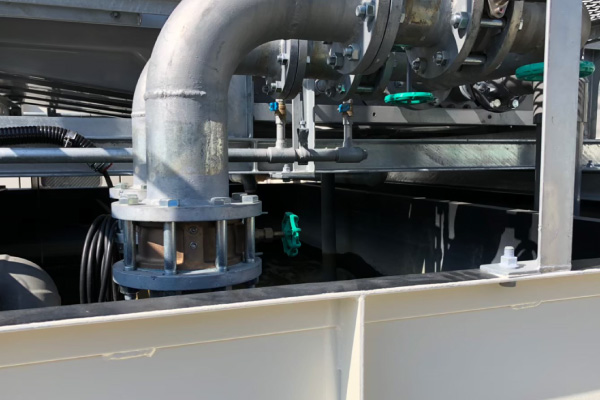

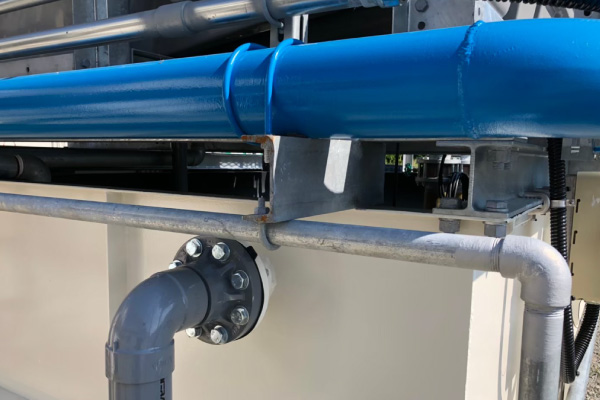

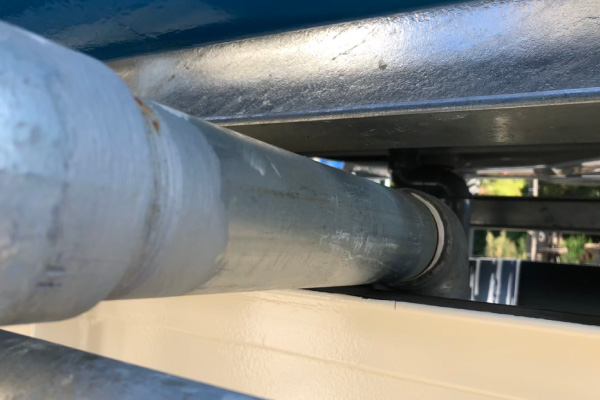

ギャラリー※下記写真をクリックすると拡大画像が表示されます
製品詳細情報
材質： SS400 タンク・エポキシ塗装 メンテステージ・ドブ漬けメッキ仕様
製作/施工期間： ３週間/２日
大きさ： 幅・3100ｍｍ 奥行・2700ｍｍ 高さ・3500ｍｍ
主要鋼材： SS400 L6x50x50 H6/8x100x100 STK-25A 丸鋼φ13 etc.
制作時のコメント
タンク容量がMAXで10tくらい入るので、漏れ検査をする際に水を貯めるのにかなり時間がかかったので漏れたら嫌だなぁと思っていましたが、漏れもなく完了したので安心しました。 タンクや架台よりもアルミ製の蓋を製作するのに苦労しました。既にタンクに冷却塔や配管などが設置された状態だったので、配管貫通部をくり貫いて尚且つ半割で両側から取れるように製作するのでかなり悩みました。 最終的な仕上がりはお客様も自分でも満足のいく仕上がりになったのでよかったです。
