施工事例08（天浜線落下物受け改修工事）

天竜浜名湖鉄道の高架下に落下物が落ちないよう網を設計・製作・既存撤去・新設設置

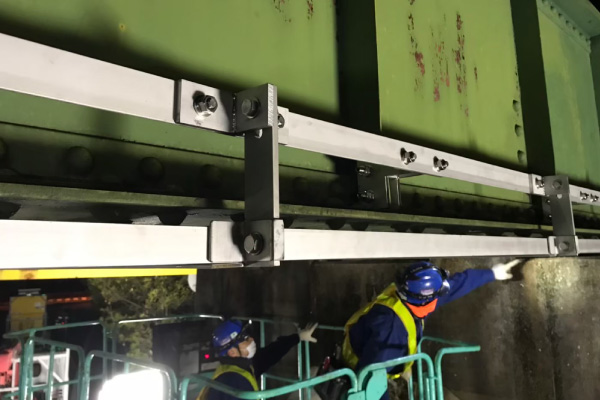

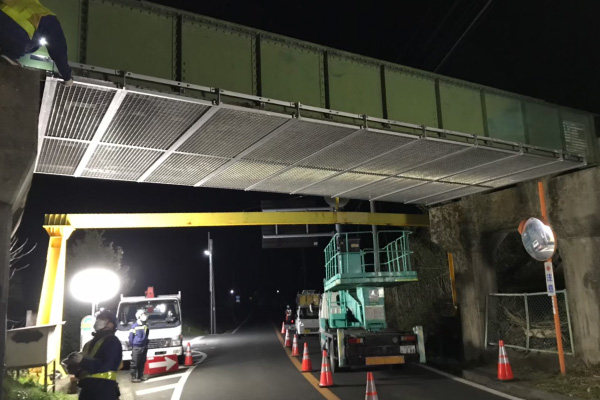

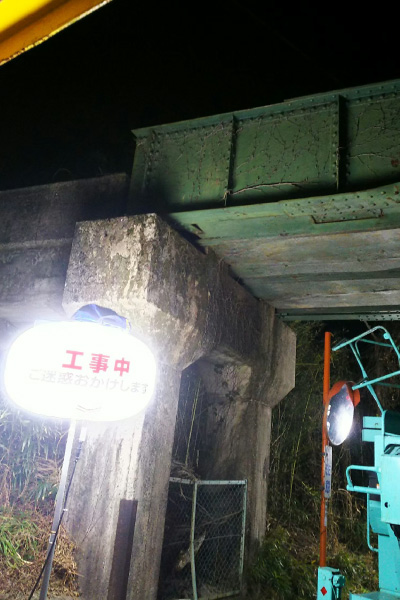

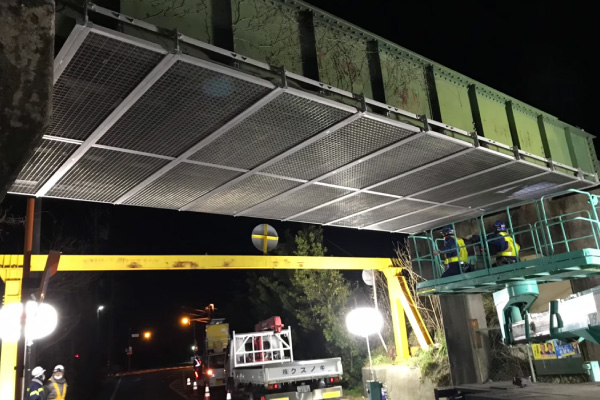

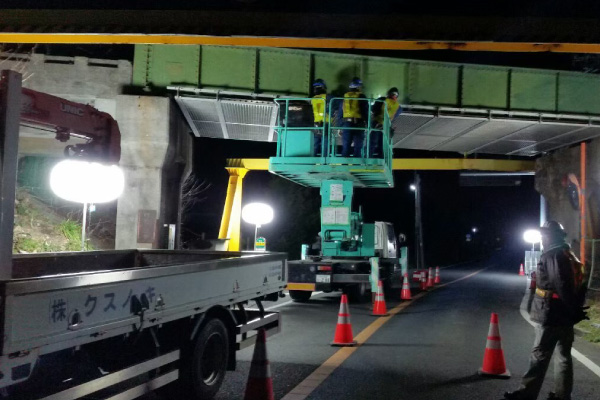

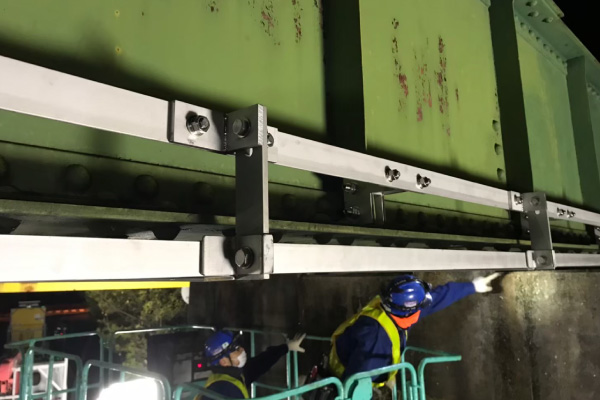

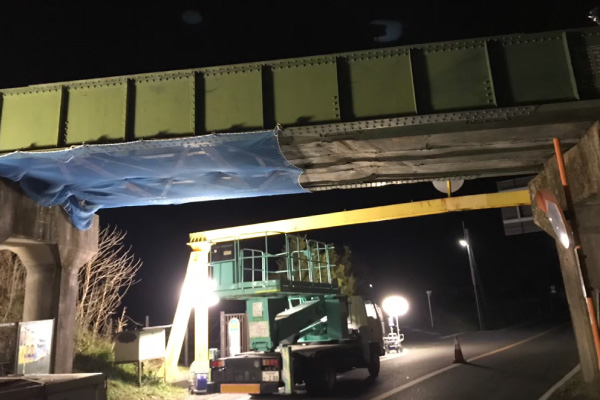

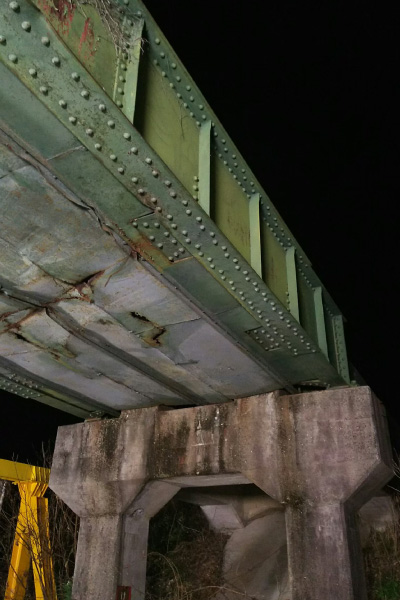

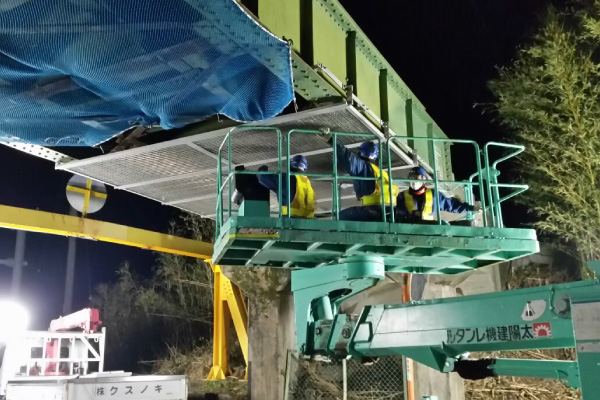

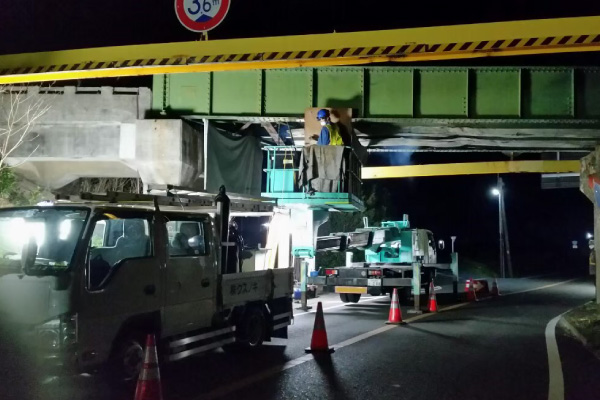

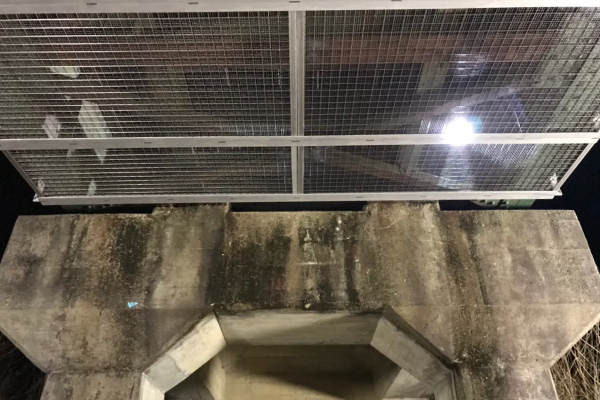

天竜浜名湖鉄道の高架下に落下物が落ちないよう鉄板が貼ってあったものが錆びてボロボロなので、剥がして新たに作ってほしいとご相談を受けて検討を開始。 橋自体に穴空けをしてしまうと橋の強度が落ちてしまうので、側面の立ち上がりに挟み込み固定で検討。 両側を挟み込むことで万が一があっても落下しない構造でなおかつ金網部分を掃除する時に金網のみを取り出せるように外から抑え金物で固定するように設計いたしました。 撤去作業では、当初はグラインダーを使って撤去する予定でしたが、エアープラズマ切断機で切断するように変更。 切断時間を大幅に削減することができました。取付時には道路にボルト等を落とさない用細心の注意を払っての作業になりましたが、無事施工完了。

ギャラリー※下記写真をクリックすると拡大画像が表示されます

•
•
•
•
•
•
•
•
•
•
•
